Sprzęgło-rozdzielacze TRINNITY DN 25
Sprzęgło-rozdzielacz DN25 do 2–4 obiegów; wyrównuje różnice ciśnień, zapobiega cofaniu czynnika, izolowane termicznie; od 79 kW do 106 kW, 6 bar.
ZASTOSOWANIE:
Sprzęgło-rozdzielacze hydrauliczne służą do rozdzielenia i dystrybucji czynnika do poszczególnych obiegów grzewczych.
Standardowo współpracują z grupami pompowo-mieszającymi TRGGP25…
Ponadto, dzięki systemowi unikalnych otworów przepływnych, pełni również rolę sprzęgła hydraulicznego, umożliwiając migrację czynnika wew. komory urządzenia. Pozwala to na wyrównanie różnicy obciążeń hydraulicznych po obu stronach (pierwotna/wtórna) instalacji grzewczych.
Specjalna konstrukcja króćców powrotnych umożliwia montaż tulei z zaworem zwrotnym (K&B AS/01/040), dla całkowitej eliminacji możliwości „cofania” czynnika do grupy pompowej. Standardowo wyposażony w solidne stalowe (ocynkowane) uchwyty do mocowania do przegród stałych.
Wyposażony w mufy ½” do osadzenia wyposażenia dodatkowego.
BUDOWA PRODUKTU:
- rozdzielacz hydrauliczny stalowy
- wieszak kątowy – stal ocynkowana
- izolacja termiczna
CZYNNIK GRZEWCZY:
- woda lub roztwór wody z glikolem (max. 50%)
Ciśnienie robocze (bar)
max. 6 bar
Temperatura max (°C)
90 °C
Temperatura min (°C)
5 °C
Materiał
stal konstrukcyjna – lakierowana proszkowo
mosiądz
Izolacja
tak
Informacje dodatkowe
max. stężenie glikolu 50%
Warianty
Kbn
TRGGP25SR252
TRGGP25SR253
TRGGP25SR254
Model
Nr katalogowy
TRS1-2A/I
TRS1-3A/I
TRS1-4A/I
Opis

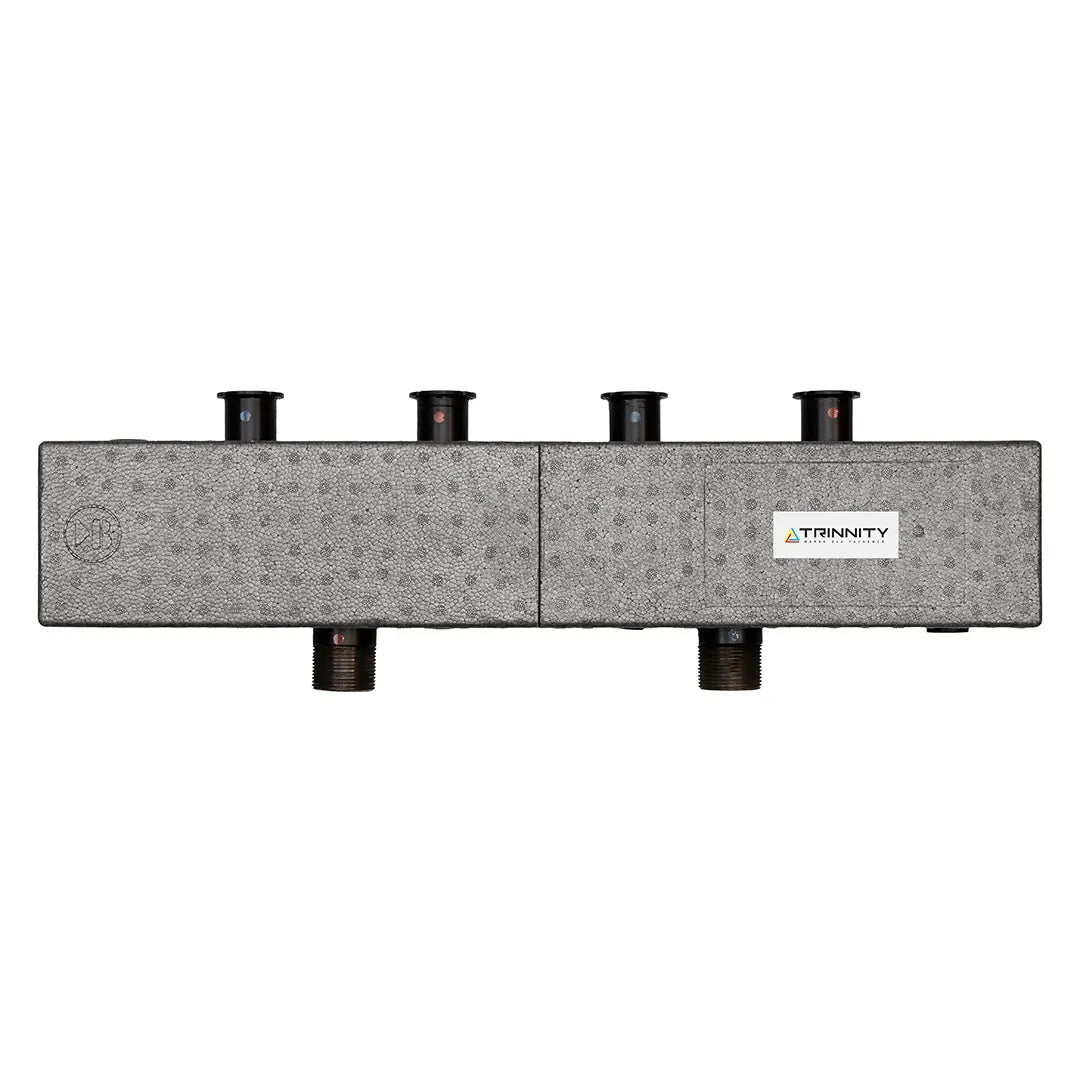

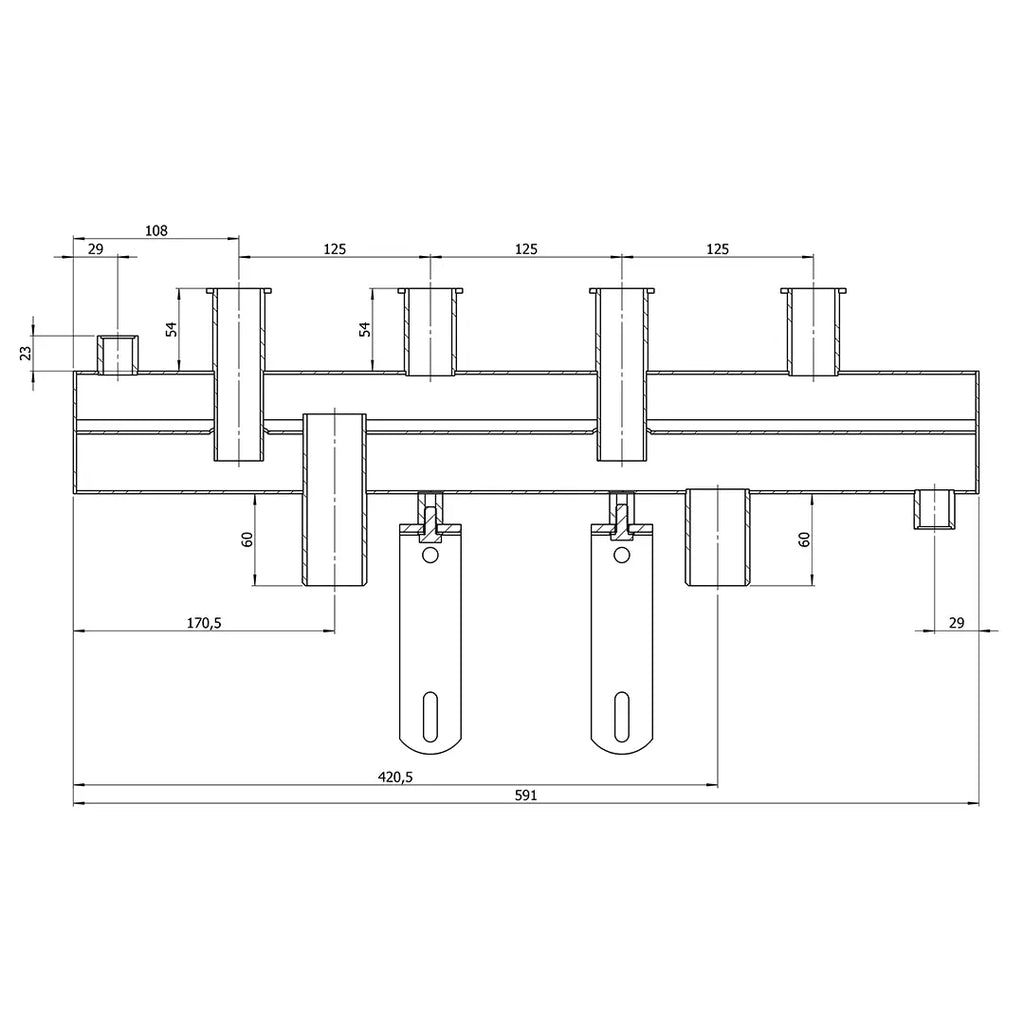

Sprzęgło-rozdzielacz DN 25 _ 2 obiegi _ 4,6 m3/h _ 79 kW

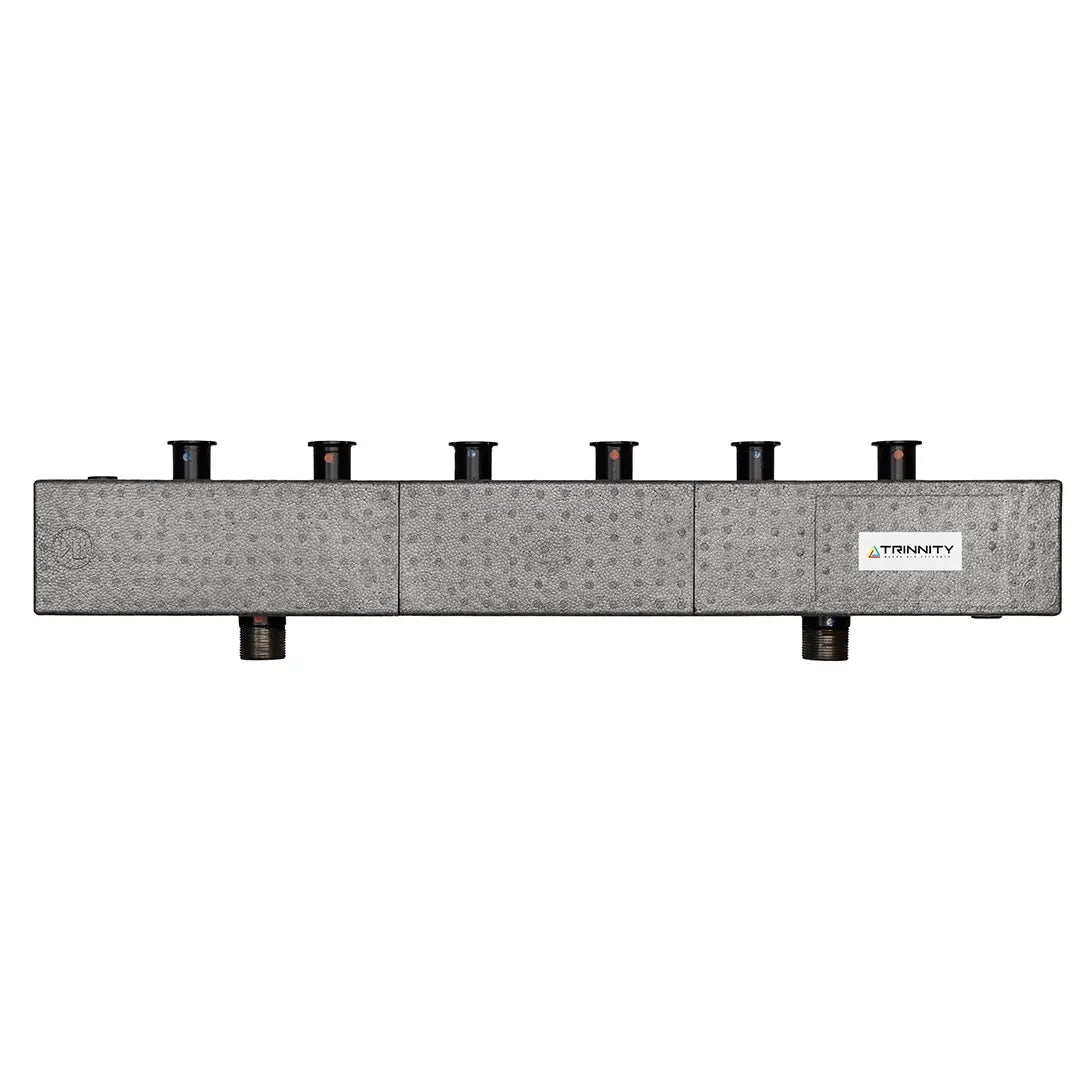

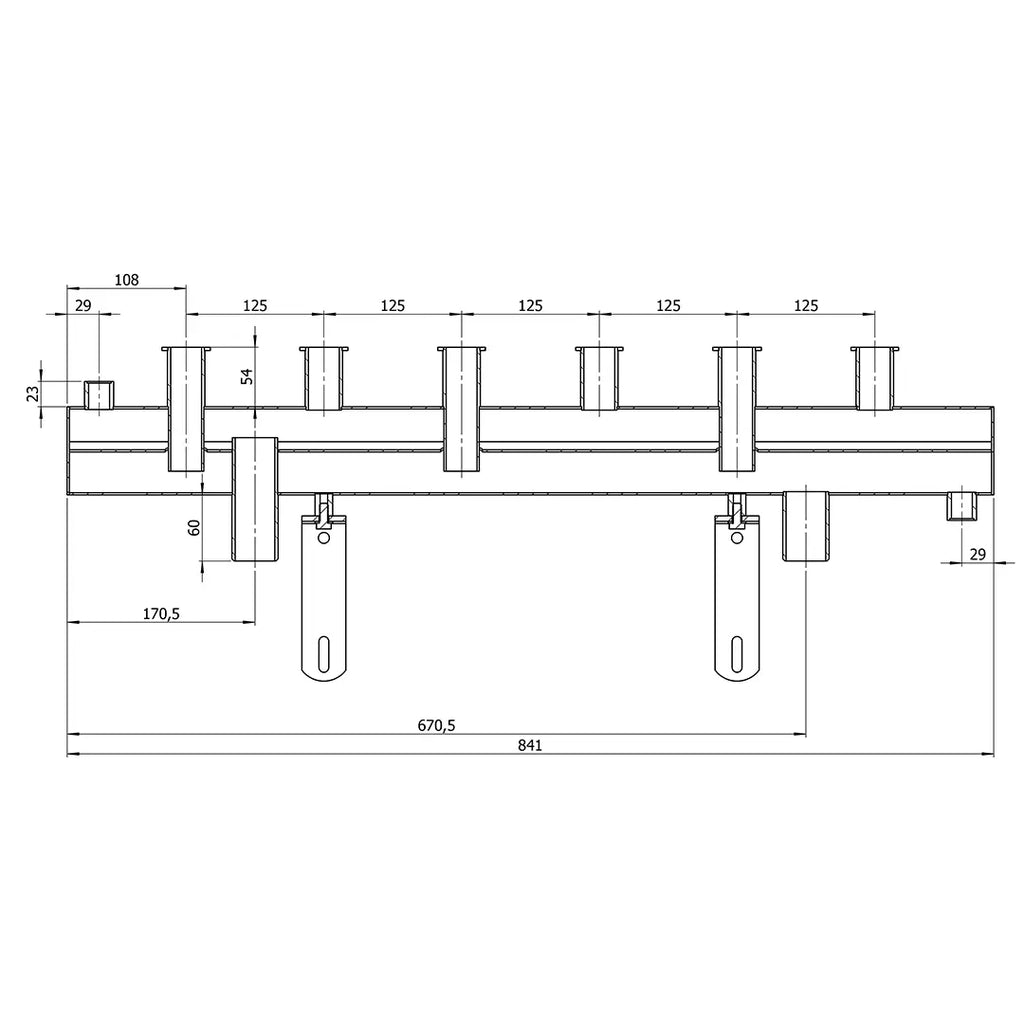

Sprzęgło-rozdzielacz DN 25 _ 3 obiegi _ 5,5 m3/h _ 94 kW

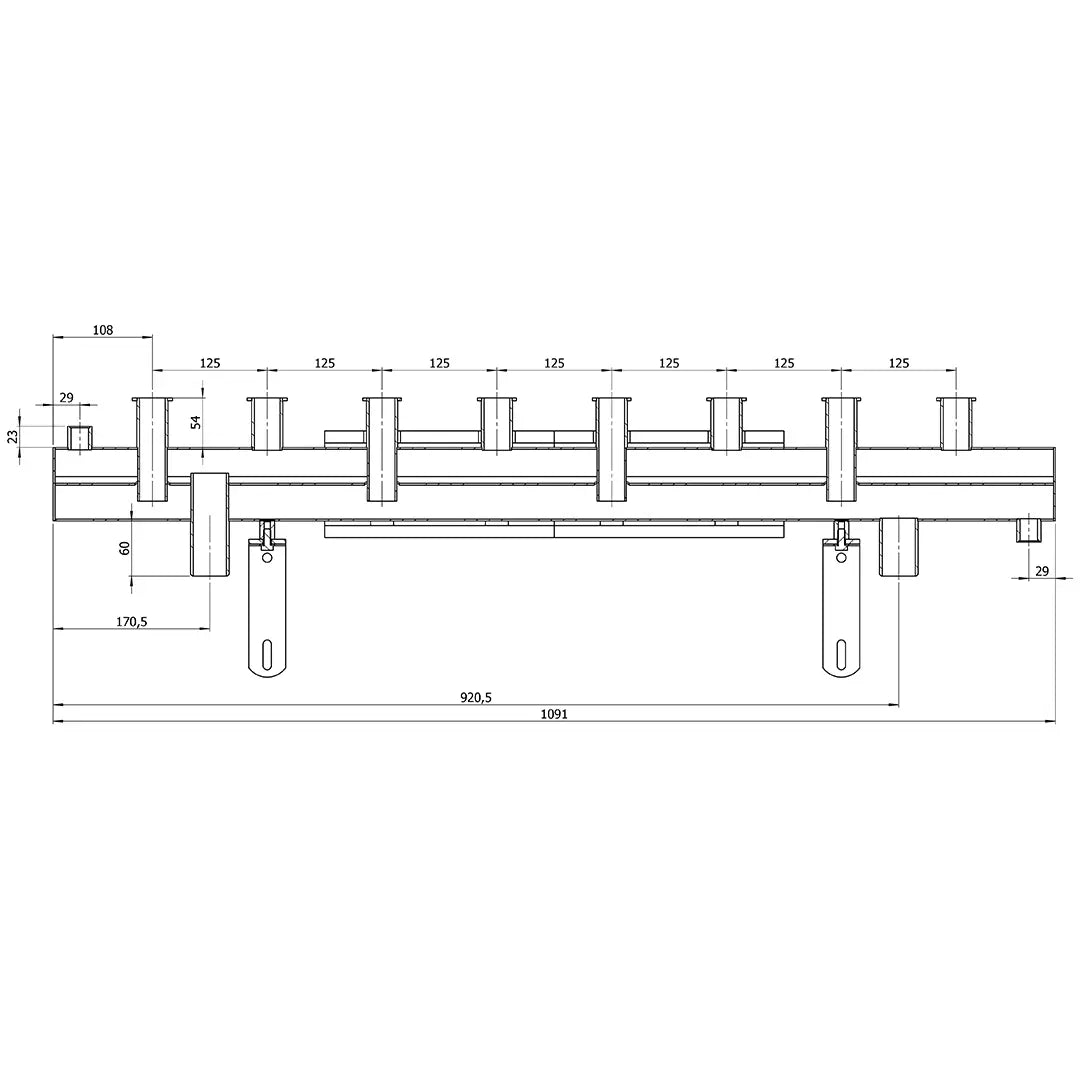

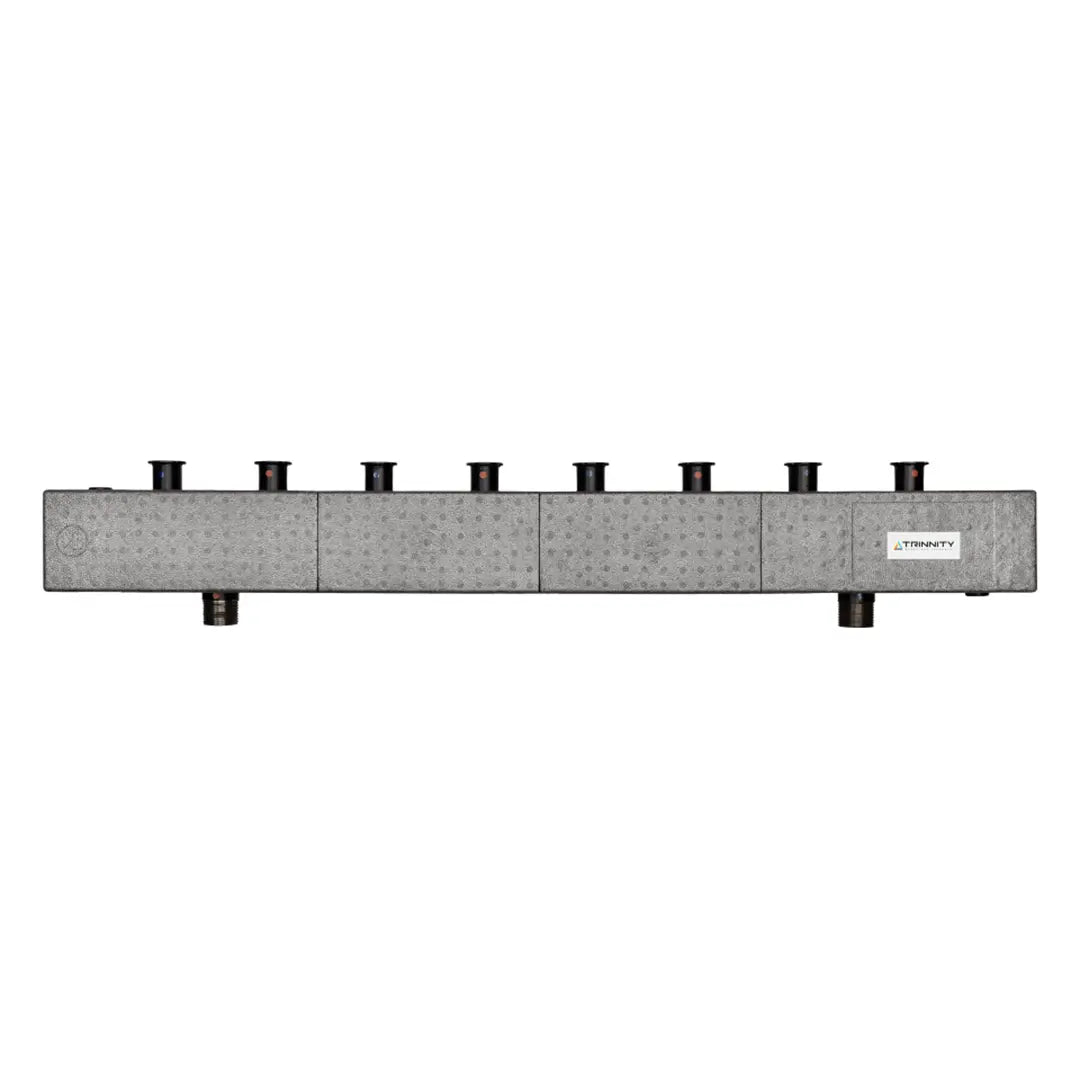

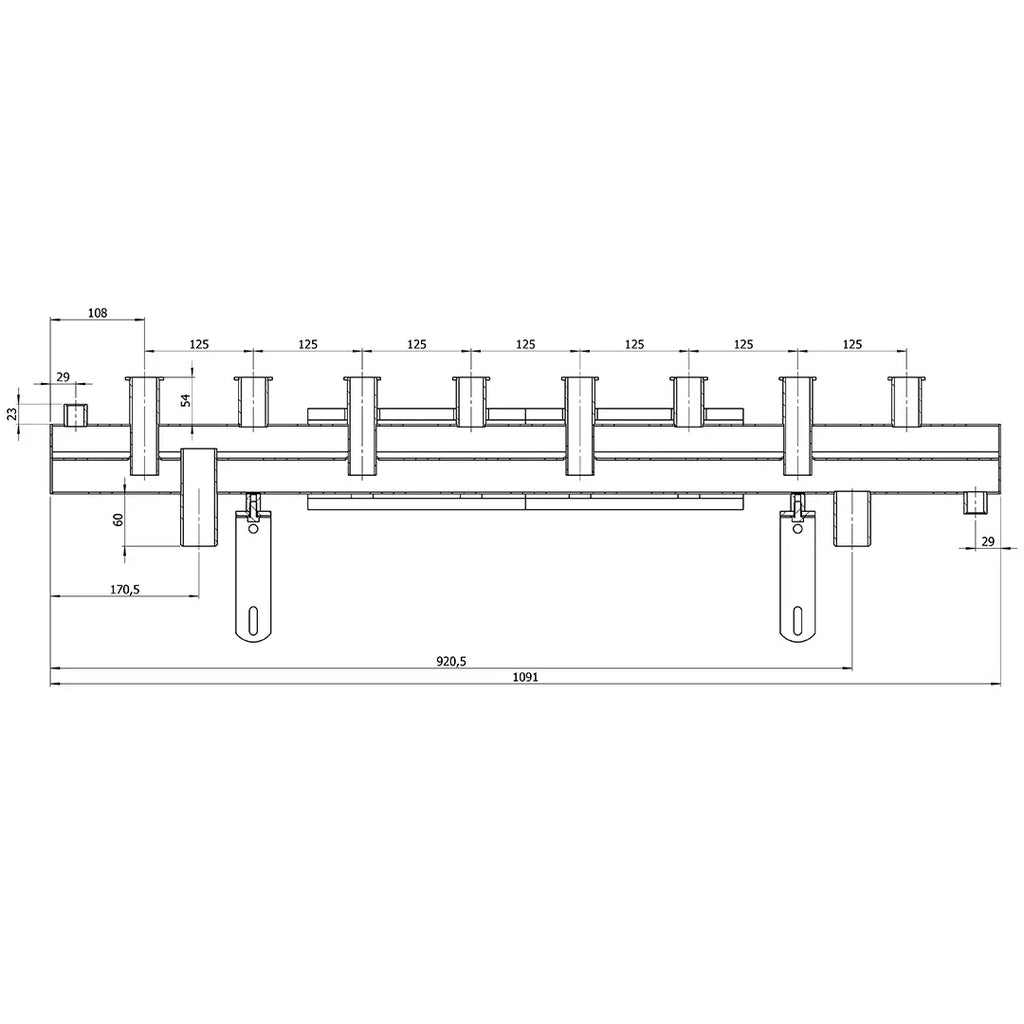

Sprzęgło-rozdzielacz DN 25 _ 4 obiegi _ 6,2 m3/h _ 106 kW
